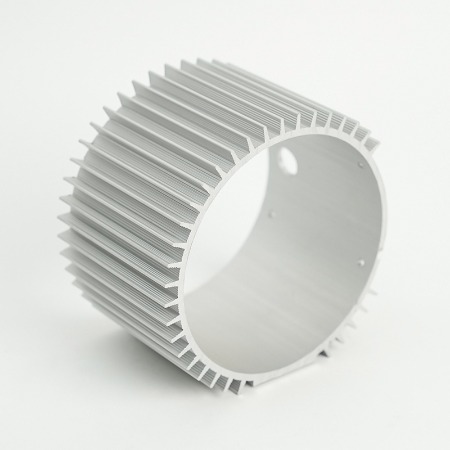

Aluminium Electric Motor Casing: Reka Bentuk, Pembuatan, Perlindungan, dan Ketepatan

Memaksimumkan aliran haba dalam casing motor elektrik aluminium

Apabila jurutera membincangkan selongsong motor elektrik aluminium pelesapan haba , mereka benar -benar bercakap tentang menguruskan rantaian rintangan terma: dari belitan tembaga atau laminasi stator ke dalam ciri -ciri kuk dan pemasangan, melalui dinding selongsong, melintasi permukaan luar, dan akhirnya ke udara atau cecair di sekelilingnya. Mana -mana pautan yang lemah dalam rantaian ini menimbulkan suhu hotspot dan memampatkan margin prestasi. Kekonduksian terma tinggi aluminium berbanding dengan perumahan ferus menjadikannya pilihan pertama yang jelas, tetapi menyedari bahawa kelebihan bergantung kepada pemilihan bahan yang bijak, reka bentuk hubungan, dan kejuruteraan permukaan. Matlamatnya bukan sekadar bergerak panas; Ia bergerak haba yang diramalkan semasa mengawal berat badan, pembuatan, dan kos.

Laluan terma di dalam perumahan

Di dalam selongsong, haba meninggalkan gigi stator dan kuk oleh pengaliran dan melintasi perumahan melalui akhbar, antara muka ikatan, atau sebatian pot. Antara muka hubungan yang berterusan dan sangat dimuatkan mengurangkan rintangan kenalan. Langkah -langkah praktikal termasuk akhbar yang ketat, bahan antara muka yang nipis dan seragam, dan tekanan pengapit yang disengajakan yang menghindari penyimpangan. Di mana potting atau pengisi jurang diperlukan, pilih bahan mengimbangi kekonduksian dengan kelikatan supaya mereka basah mikro-asperiti tanpa menjebak udara. Pereka sering meningkatkan konduksi dengan memperluaskan gigi stator atau menambah shunt tembaga yang memendekkan panjang laluan. Kerana aluminium mengembang lebih daripada keluli, pengembangan pembezaan pada suhu operasi mesti dipertimbangkan; Terlalu banyak gangguan pada perhimpunan boleh menjadi terlalu sedikit semasa operasi panas, merendahkan pemindahan haba hanya apabila ia sangat diperlukan.

Geometri sirip, aliran udara, dan rawatan permukaan

Di luar selongsong, perolakan menguasai. Sirip lurus adalah mudah dan kos efektif, tetapi sirip louvered atau bergelombang mengganggu lapisan sempadan dan boleh mengatasi aliran udara berkelajuan rendah. Jarak sirip harus menyumbang kepada risiko fouling dan draf pembuatan. Rawatan permukaan boleh menjadi kontra: permukaan mikro-roket boleh meningkatkan pemindahan haba konvensional dengan merebak pergolakan walaupun ia sedikit mengurangkan kekonduksian, dan lapisan anodik gelap meningkatkan emissivity, yang penting di mana radiasi tidak dapat matilakkan. Sekiranya motor hidup di dalam persekitaran kafan atau di bawah hud, aliran udara yang dipasang dengan profil halaju yang diketahui lebih dipercayai daripada bergantung kepada aliran sampingan. Apabila habuk atau serangga mungkin, pilih sirip tebal dengan jarak yang lebih luas untuk mengekalkan prestasi dari masa ke masa.

Gred bahan dan kekonduksian terma

Gred aluminium yang berbeza kekonduksian perdagangan terhadap kebolehan dan kekuatan. Aloi silikon tinggi-silikon mengalir dengan indah dan mengisi sirip nipis, tetapi kekonduksian terma mereka lebih rendah daripada gred tempa. Sebaliknya, extrusion siri 6xxx menawarkan kekonduksian dan kebolehkerjaan yang sangat baik, walaupun mereka mungkin menuntut lebih banyak pemesinan untuk mencapai geometri kompleks. Kerana pilihan bahan berinteraksi dengan proses, keputusan harus menimbang keuntungan haba terhadap alat perkakas dan bahagian bahagian. Perbandingan berikut meletakkan nombor dalam konteks sebelum ringkasan jadual penuh.

• Aluminium biasanya menjalankan haba beberapa kali lebih baik daripada keluli tahan karat pada suhu bilik, yang boleh diterjemahkan ke kenaikan suhu yang lebih kecil untuk fluks haba yang sama.
• Di dalam keluarga aluminium, silikon yang lebih rendah atau aloi tempa umumnya lebih baik daripada aloi silikon silikon yang tinggi, dengan mengorbankan dinding nipis dengan mudah.
• Magnesium lebih ringan tetapi biasanya menjalankan haba kurang berkesan daripada gred aluminium biasa dan boleh merumitkan pengurusan kakisan.

Kaedah ujian dan gelung maklum balas reka bentuk

Model terma mempercepat pembelajaran, tetapi mereka mesti berlabuh dengan pengukuran. Thermography inframerah mendedahkan titik panas di sekitar bahu dan persimpangan tulang rusuk. Ujian Heat-Soak yang dikalibrasi dengan beban yang diketahui mengesahkan CFD, manakala berbasikal kejutan haba mendedahkan degradasi antara muka sepanjang hayat. Program yang paling berkesan merawat penanda aras termal sebagai pintu rutin dalam siaran reka bentuk, bukan acara khas. Pendekatan sistem ini adalah apa yang akhirnya mengubah frasa Aluminium Electric Motor Casing Heat Dissipation Dari pertanyaan carian ke dalam kelebihan daya saing dalam bidang.

Memilih laluan pengeluaran dan menilai rakan kongsi

Memilih proses dan pemeriksaan pembekal perumahan motor aluminium mati adalah latihan berbilang variabel. Die pemutus cemerlang pada jumlah yang tinggi dengan dinding nipis dan sirip bersepadu; Pemutus pasir menawarkan fleksibiliti dan pelaburan perkakas yang lebih rendah pada kos bahagian tebal; Penyemperitan ditambah pemesinan CNC menyediakan kemasan permukaan yang luar biasa dan kekonduksian untuk geometri yang lebih mudah; dan pemutus acuan kekal duduk di antara pasir dan pemutus mati untuk berjalan sederhana. Pilihan yang tepat mengimbangi geometri, toleransi, kosmetik, dan jumlah kos pemilikan. Apabila dua laluan kelihatan berdaya maju, bandingkan mereka dalam ayat-ayat terlebih dahulu dan sahkan dengan kad skor yang ditabur supaya perdagangan adalah telus kepada kejuruteraan, kualiti, dan pasukan penyumberan.

Die Casting vs. Casting Sand vs. Extrusion CNC

Pemutus mati biasanya menang di mana anda memerlukan banyak sirip nipis dan ketebalan dinding yang konsisten dengan kebolehulangan yang ketat. Pemutus pasir, sementara lebih kasar, menyokong perumahan besar dan lelaran reka bentuk yang cepat tanpa alat pendahuluan yang tinggi. Penyemperitan pemesinan CNC masuk akal untuk cengkerang silinder atau prisma di mana sirip linear atau saluran mudah boleh dipotong dari stok; Ia juga mengekalkan kekonduksian terma yang lebih tinggi daripada aluminium tempa. Pemutus pelaburan boleh mencapai terperinci yang baik tetapi sering kehilangan tanah untuk bahagian yang lebih besar. Kerana kemasan permukaan mempengaruhi pengedap, lukisan, dan emisiti haba, pertimbangkan berapa banyak pemesinan atau pemprosesan pasca setiap laluan perlu memukul sasaran prestasi dan kosmetik.

Perkakas, masa utama, dan jumlah kos pemilikan

Jumlah Kos Pemilikan (TCO) menggabungkan perkakas yang dilunaskan, harga bahagian, sekerap, pengangkutan, dan risiko kualiti. Pemutus mati mempunyai alat yang lebih tinggi tetapi masa kitaran yang rendah; Pemutus pasir membalikkannya. Sekiranya jumlah tahunan tidak pasti, bermula dengan pemutus pasir atau penyemperitan boleh merisahkan program dan menyediakan data permintaan sebenar sebelum melakukan perkakas yang sukar. Sebaliknya, apabila ramalan pelancaran adalah tegas dan geometri sesuai dengannya, bergerak lebih awal untuk mati pemutus boleh membayar semula alat dengan cepat dengan mengecilkan masa kitaran dan kandungan pemesinan. Lokasi pembekal mempengaruhi risiko logistik dan masa utama; Dual-sourcing dengan pelan pemeriksaan biasa dan alat yang boleh ditukar ganti dapat menstabilkan bekalan.

Sistem Kualiti dan Penilaian Pembekal

Semasa pemeriksaan die Perumahan Motor Aluminium Cast pembekal , melihat keupayaan nominal. Permintaan gambarajah aliran proses, contoh PFMEA, dan data keupayaan statistik pada perumahan yang sama. Semak laporan metallographic untuk keliangan dan kawalan sejuk, dan tanyakan bagaimana strategi gating/limpahan mengurangkan penangkapan gas dalam sirip nipis. Mengesahkan peralatan pengukuran koordinat dan rig ujian tekanan sepadan dengan pelan pemeriksaan anda. Pembekal yang matang akan mengalu -alukan bengkel DFM/DFMEA bersama yang mengurangkan risiko sebelum keluli dipotong.

Strategi Perlindungan dan Pengedap Alam Sekitar

Merancang a Lampiran Motor Aluminium tahan kakisan IP65 Bermakna berfikir secara holistik mengenai air, habuk, bahan kimia, berbasikal suhu, dan pasangan galvanik. IP65 menandakan pembinaan dan perlindungan ketat habuk dari jet air, tetapi lulus ujian makmal sekali tidak sama dengan berkembang selama bertahun-tahun di lapangan. Persekitaran sebenar menggabungkan semburan garam, debu konduktif, minyak, dan kecerunan terma yang mengepam kelembapan melalui jurang mikro. Untuk berjaya, ciri -ciri pengedap mestilah murah hati, salutan mesti bersesuaian, dan logam yang berbeza mesti diasingkan. Kerana kakisan adalah masalah sistem, banyak kegagalan mengesan kembali ke interfaces -fasteners, bos, dan penutup -bukannya aluminium pukal itu sendiri.

Penilaian IP, Gasket, dan Breathers

Mulailah dengan memilih geometri gasket yang mengekalkan mampatan selepas penuaan: elastomer sel tertutup sponge untuk kemasukan air rendah, atau profil yang dibentuk untuk penglibatan bebibir yang mantap. Julat mampatan sasaran yang menyumbang kepada stack-up toleransi; Gunakan batas mampatan dalam penutup plastik untuk mengelakkan lebihan. Di mana selongsong memanaskan dan menyejukkan, seketika membran menyamakan tekanan dan mengurangkan kecenderungan untuk menarik kelembapan meterai masa lalu. Kelenjar kabel dan penyertaan saluran mesti sepadan dengan sasaran masuk; Malah satu kelenjar bawah spec dapat merendahkan reka bentuk yang sangat baik.

Salutan, anodisasi, dan ujian kakisan

Aluminium yang tidak bersalut membentuk oksida pelindung, tetapi persekitaran yang kaya dengan klorida memerlukan lebih banyak. Anodizing meningkatkan ketahanan kakisan dan kekerasan permukaan; Salutan serbuk menyediakan kemasan yang sukar dan menarik; dan lapisan penukaran meningkatkan lekatan cat. Apabila bahagian -bahagian akan dipasang dengan pengikat tahan karat, gunakan pencuci penebat atau sealant untuk mengurangkan potensi galvanik. Mengesahkan sistem salutan dengan semburan garam neutral dan ujian kakisan siklik yang termasuk wakil kupon crevice dari sendi sebenar, bukan hanya panel rata. Amalan terbaik adalah untuk menggabungkan pengedap teguh dengan kemasan yang disesuaikan dengan alam sekitar, kemudian sahkan dengan ujian dipercepatkan.

Pengikat, antara muka, dan logam yang berbeza

Pasangan Galvanic memandu banyak isu bidang. Jika pengikat tahan karat diperlukan, olasi mereka dari aluminium dengan pencuci tawanan, gunakan anti-SEIZE yang serasi, dan elakkan geometri penahan air. Di mana kurungan keluli bolt ke selongsong, gunakan sealant dalam sendi untuk mengurangkan kakisan celah. Akhirnya, merawat titik asas dan rehat cat sengaja supaya sistem pelindung tidak disengajakan secara tidak sengaja. Pendekatan yang berdisiplin mengubah "pas ujian IP" menjadi lasak Lampiran Motor Aluminium tahan kakisan IP65 Itu berkembang maju dalam cuaca sebenar dan pembasuhan.

Pengurangan Massa untuk Drivetrain Moden

Elektrifikasi meletakkan premium pada berat badan dan kecekapan pakej, menjadikan pencarian untuk sarung motor aluminium ringan untuk motor EV lebih daripada slogan. Jisim yang lebih rendah meningkatkan kecekapan kenderaan, meluaskan ruang kepala terma, dan memudahkan pengendalian pemasangan. Tetapi pemotongan berat tidak boleh menjejaskan kekakuan selongsong, penjajaran galas, atau tingkah laku akustik. Seni ini adalah untuk menghapuskan gram di mana struktur menyumbang paling sedikit, sambil memelihara laluan beban dan prestasi terma. Melakukan pengoptimuman topologi ini dengan baik, ribbing mesra casting, dan pemesinan yang bijak yang menghindari penciptaan tekanan atau bahagian nipis yang terdedah kepada keliangan.

Topologi struktur dan sasaran berat badan

Mulailah dengan topologi yang didorong oleh kekakuan: Tentukan beban galas, reaksi gearbox, dan kekangan pemasangan, kemudian biarkan pemecah mengenal pasti koridor bahan yang membawa kebanyakan tekanan. Terjemahkan hasilnya ke tulang rusuk dan web dengan peralihan dinding seragam, fillet murah hati, dan draf yang konsisten. Untuk perumahan silinder, pertimbangkan band rusuk integral yang berganda sebagai cincin penyebaran haba. Mewujudkan sasaran berat badan dan kekakuan awal supaya trade-off dapat dilihat semasa ulasan reka bentuk dan bukannya ditemui semasa ujian DV.

Perdagangan termal-struktur

Pengurangan berat kadang -kadang bertentangan dengan penyejukan. Dinding nipis mengurangkan kawasan pengaliran, namun sirip yang lebih nipis dapat memulihkan kawasan perolakan jika pemutus membenarkan. Jika CFD menunjukkan zon panas berhampiran bos pelekap, tulang rusuk penyebar haba tempatan mungkin melakukan peningkatan dinding global. Begitu juga, salutan yang gelap dan tahan lama dapat meningkatkan emisiti dan memulihkan beberapa margin terma tanpa penalti struktur. Caranya adalah untuk menggabungkan beberapa penambahbaikan sederhana dan bukannya bergantung pada satu pembaikan kelas berat. Apabila jaket air-glikol boleh dilaksanakan, saluran bersepadu boleh mengalihkan rejim terma sepenuhnya, membolehkan ketebalan dinding yang lebih rendah tanpa terlalu panas.

NVH, kekakuan, dan integrasi

Bahagian cahaya boleh berdering. Untuk menyimpan a sarung motor aluminium ringan untuk motor EV Tenang, jarak tulang rusuk dan ketebalan untuk memecahkan mod panel, dan gunakan corak tulang rusuk asimetri di mana boleh dilaksanakan. Integrasi-seperti menggabungkan perisai rotor-end, pemasangan penyongsang, atau manifold penyejuk-merendahkan kurungan dan pengikat yang menambah berat badan dan kerumitan. Bandingkan dua pilihan dalam kata -kata, kemudian sahkan dengan jadual mudah: Perumahan bersepadu mungkin menjimatkan massa 8-12% dan sepuluh pengikat, sementara pendekatan modular dapat memudahkan perkhidmatan dengan sedikit kos berat badan. Buat keputusan dalam konteks strategi pemasangan dan kebolehbaikan bidang, bukan berat sahaja.

Pemesinan dan pengesahan ketepatan

Mengubah pemutus kasar ke dalam komponen siap pada ketepatan yang ditangkap oleh frasa CNC Aluminium Motor Motor Casing Toleransi 0.01mm . Walaupun tidak setiap ciri menuntut kawalan sepuluh mikron, boots dan wajah mengawan sering dilakukan. Mencapai ini memerlukan lebih banyak mesin yang berkebolehan; Ia bergantung kepada strategi datum, stabil, kawalan terma, dan pemantauan keupayaan proses. Fikirkan pemesinan sebagai peluang terakhir untuk menyelaraskan prestasi mekanikal, terma, dan pengedap dengan niat reka bentuk.

GD & T untuk membalut dan sesuai

Tentukan datum yang mencerminkan bagaimana selongsong dikekang dalam perkhidmatan. Concentricity atau kedudukan bearing boot hendaklah merujuk wajah pemasangan dan bertentangan dengan mengekalkan penjajaran pemutar. Pekeliling dan silinder di tahap beberapa mikron mungkin diperlukan untuk melindungi kehidupan galas. Kebosanan pada penutup dan antara muka gear menyokong pemampatan gasket dan mesh gear. Daripada mengatasi setiap toleransi, ketepatan menumpukan pada ciri-ciri yang mengawal tingkah laku sistem dan membolehkan toleransi yang murah di tempat lain untuk mengurangkan kos.

Fixturing, keupayaan proses, dan pemeriksaan

Memegang pemutus berdinding nipis tanpa penyimpangan adalah kraf. Gunakan sarang dan vakum yang sesuai di mana sesuai, dan mengawal daya pengapit untuk mengelakkan bom ovalisasi. Pemesinan peringkat jadi penyingkiran saham berat berlaku sebelum ciri ketepatan. Suhu penyejuk dan mesin pemanasan semasa mengejar CNC machined Aluminium Motor Casing Toleransi 0.01mm ; Tanpa kestabilan terma, pengukuran hanyut dan keupayaan menderita. Sahkan ciri -ciri kritikal dengan CMMS dan alat pengukur udara, dan memantau dengan SPC sehingga trend ditangkap sebelum bahagian melarikan diri. Proses yang berkebolehan harus menunjukkan CP/CPK> 1.33 pada dimensi keselamatan kritikal, dengan pelan reaksi yang jelas apabila carta kawalan isyarat luar kawalan.

Dokumentasi, SPC, dan kriteria pelepasan

Dokumentasi yang mantap menerjemahkan pengetahuan tersirat ke dalam hasil yang berulang. Pelan kawalan harus menghubungkan operasi ke ciri -ciri yang mereka buat dan instrumen yang mengesahkannya. Pemeriksaan artikel pertama mengesahkan tafsiran cetak, sementara audit berterusan menyemak bahawa fixturing, pemotong, dan program sepadan dengan keadaan yang diluluskan. Untuk wajah pengedap, menggabungkan pemeriksaan kemasan permukaan dengan kebosanan; Untuk lubang berulir, sahkan lokasi serta kualiti padang. Ujian kebocoran akhir volum tertutup dan pengesahan sudut tork untuk sisipan Lengkapkan pakej, memastikan sarung siap memenuhi prestasi, ketahanan, dan matlamat pemasangan apabila ia meninggalkan garis.

Perbandingan rujukan cepat

Perbandingan di bawah meringkaskan pernyataan naratif di atas dalam satu pandangan untuk menyokong keputusan perdagangan yang cepat dan ulasan silang fungsi.
